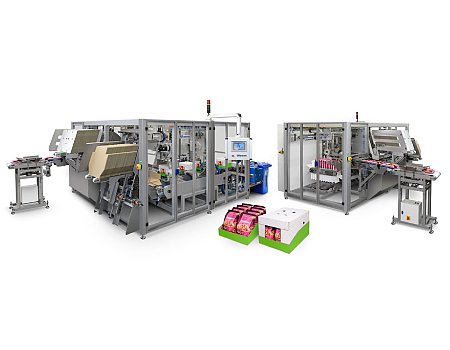

System pakowania zbiorczego tray & lid

Zadaniem systemu pakowania zbiorczego tray & lid jest odliczanie żądanej ilości opakowań jednostkowych i zapakowanie ich w określonej konfiguracji do wstępnie uformowanego opakowania zbiorczego, które następnie zostaje zaklejone i zamknięte.

Zaawansowana technologia wykorzystana w urządzeniu pakującym typu RKZ - tray & lid umożliwia pakowanie produktów w karton zbiorczy z pokrywą nakładaną do wewnątrz lub na zewnątrz kartonu zbiorczego.

Maszyna wyposażona jest w servo napędy do wysoko wydajnej pracy w ciągłej produkcji. Kompaktowe wymiary umożliwiają łatwą integrację z maszynami procesowymi lub pakującymi.

System pakowania zbiorczego tray & lid został wyposażony między innymi w mechanizmy:

- magazyn (2 szt.) do ręcznego wkładania płaskich rozkrojów kartonów - pojemność magazynu na 15 min. pracy (ok. 250 kartonów), zmiana na inny rozmiar odbywa się za pomocą pokręteł,
- czas potrzebny na przestawienie maszyny na inny format ok. 20 minut,
- indeksowy podajnik kartonów ze stacjami: ładowania, formowania i zamykania kartonu,
- generator podciśnienia do pobierania kartonów z magazynu,
- automatyczny aplikator nanoszenia kleju firmy Nordson,
- sterowanie PLC firmy Allen Bradley z panelem dotykowym,
- osłony i drzwi z pleksi z krańcówkami bezpieczeństwa,
- konstrukcja w wersji malowanej proszkowo, części mające styczność z produktem wykonane ze stali nierdzewnej,
- wydajność: do 80 kartoników jednostkowych/min.

Konfiguracje pakowania, np:

- 1 rząd x 6 kartoniki = 6 szt. kartoników jednostkowych,
- 2 rzędy x 6 kartoniki = 12 szt. kartoników jednostkowych.

System grupowania:

- pozycjonowanie kartoników w odpowiedniej orientacji,
- wstępne grupowanie pojedynczej grupy kartoników (jedna warstwa),
- układanie kolejnych warstw,
- wygarnianie pojedynczej grupy kartoników 1 rząd lub 2 rzędy,
- przesuwanie grupy kartoników do końcowej stacji kartonowania do otwartego oczekującego kartonu.

System kartonujący:

pobieranie płaskich rozkrojów kartonów z magazynu przy pomocy ssawek próżniowych stacje:
- ładowania grupy jednostkowych kartoników,
- nakładanie pokrywy (hood-a) na grupę kartonów,
- przesuwanie grupy kartonów wraz z pokrywą do tacy kartonowej (tray-a),
- zamykania pionowych i bocznych ścian tacy pistoletami klejowymi,
- wydawania gotowych kartonów z maszyny kartonującej na przenośnik odbierający,
- główny napęd firmy SEW,
- zasilanie 400 V,
- zasilanie powietrzem 6 bar, 10 m3 / godz.
